Na indústria farmacêutica, para bombeamento de produtos como águas purificadas (PW), águas para injetáveis (WFI), e outros, são necessários requisitos mais elevados do que na indústria alimentar.
PROLAC HCP-WFI Bomba Centrífuga Higiénica
PROLAC HCP-WFI Bomba Centrífuga Higiénica
Solicitar informação
PROLAC HCP-WFI Bomba Centrífuga Higiénica
Solicitar informação
PROLAC HCP-WFI Bomba Centrífuga Higiénica
Princípio de funcionamento
A PROLAC HCP é uma gama de bombas centrífugas monobloco de design higiénico, compacto e altamente eficiente. É constituída principalmente por um corpo fabricado por estampagem a frio de aço inoxidável, rotor, fecho mecânico, tampa, lanterna e o eixo com união por compressão mecânica com o eixo do motor.
O motor é de tipo standard, em conformidade com as normas IEC, está protegido com um revestimento em chapa de aço inoxidável e dispõe de pés de design higiénico ajustáveis em altura.
A bomba está certificada pela EHEDG, pelo que foi especialmente desenhada para permitir a limpeza por meio de sistemas CIP/SIP sem ter de ser desmontada.
Desenho e características
Tendo como base as bombas centrífugas HCP, criou-se a opção HCP-WFI, que acrescenta à PROLAC HCP as opções mais utilizadas nas aplicações farmacêuticas.
As bombas HCP são bombas centrífugas higiénicas e o seu design foi realizado em conformidade com as recomendações da EHEDG. Por esse motivo, são fáceis de limpar usando produtos químicos (CIP) e podem ser esterilizadas por meio de vapor (SIP).
Fecho mecânico higiénico, em conformidade com a EHEDG, com faces rígidas, para evitar a possível produção de restos de pó no produto bombeado.
Cada suplemento acrescenta à configuração básica de uma PROLAC HCP:

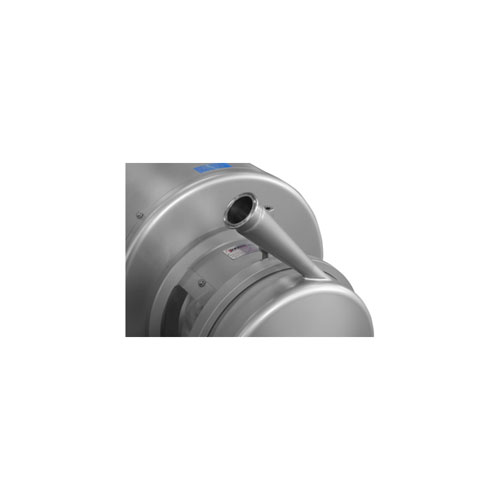

- Boca de impulsão orientada a 45º para evacuar bolsas de ar que possam permanecer na parte superior do corpo.
- Partes em contacto com o produto com acabamento superficial de RA<0,5 μm
- Fecho mecânico simples em carboneto de tungsténio/carboneto de silício
- Juntas tóricas em EPDM, com certificação FDA e USP Classe VI
- Purga no corpo CLAMP de ½”
- Conexões CLAMP OD
- Certificado de materiais 3.1 (em conformidade com a norma EN10204)
- Certificado de juntas 2.1 (em conformidade com a norma EN10204)
- Certificado de rugosidade
Opções
Boca de impulsão vertical (0º).

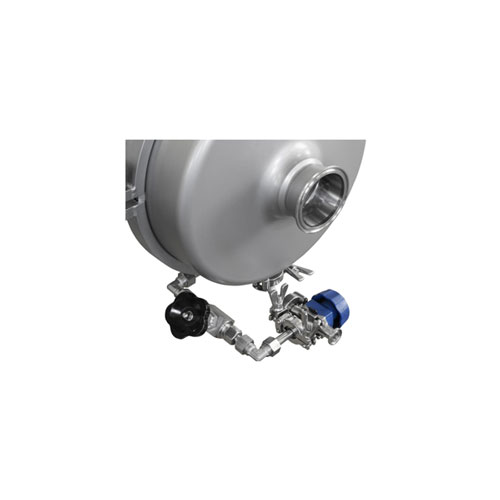

Fecho duplo e circuito de refrigeração do próprio líquido bombeado, com a possibilidade de acrescentar vários acessórios
(tubagem, válvula de retenção, válvula de diafragma, etc.).
Válvula de drenagem com diferentes configurações (membrana manual ou automática, tampa inoxidável ou de plástico, etc.).
Certificado de teste hidráulico, com ponto de garantia.
Acabamento eletropolido.
Documentos
Ficha técnica (5)
Manual de instrucciones (6)
Princípio de funcionamento
A PROLAC HCP é uma gama de bombas centrífugas monobloco de design higiénico, compacto e altamente eficiente. É constituída principalmente por um corpo fabricado por estampagem a frio de aço inoxidável, rotor, fecho mecânico, tampa, lanterna e o eixo com união por compressão mecânica com o eixo do motor.
O motor é de tipo standard, em conformidade com as normas IEC, está protegido com um revestimento em chapa de aço inoxidável e dispõe de pés de design higiénico ajustáveis em altura.
A bomba está certificada pela EHEDG, pelo que foi especialmente desenhada para permitir a limpeza por meio de sistemas CIP/SIP sem ter de ser desmontada.
Materiais and Opções
Boca de impulsão vertical (0º).
Fecho duplo e circuito de refrigeração do próprio líquido bombeado, com a possibilidade de acrescentar vários acessórios
(tubagem, válvula de retenção, válvula de diafragma, etc.).
Válvula de drenagem com diferentes configurações (membrana manual ou automática, tampa inoxidável ou de plástico, etc.).
Certificado de teste hidráulico, com ponto de garantia.
Acabamento eletropolido.
| N.º do documento | 01.030.33.02ES |
| Título | Prolac HCP-WFI: Bombas centrífugas para aplicaciones farmacéuticas |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.030.33.02EN |
| Título | Prolac HCP-WFI: Centrifugal pumps for pharmaceutical applications |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.030.33.02FR |
| Título | Prolac HCP-WFI: Pompes centrifuges pour applications pharmaceutiques |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.030.33.02IT |
| Título | Prolac HCP-WFI: Pompe centrifughe per applicazioni farmaceutiche |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.030.33.02RU |
| Título | Prolac HCP-WFI: Центробежные насосы для фармацевтического применения |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.030.30.05ES |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO PROLAC HCP |
| Tipo de arquivo | |
| Resumo | Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la bomba PROLAC HCP. |
|
|
| N.º do documento | 01.030.30.03ES |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO PROLAC HCP - ANEXO ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.030.30.05EN |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS PROLAC HCP |
| Tipo de arquivo | |
| Resumo | This manual contains information regarding the reception, installation, operation, assembly, disassembly and maintenance of the PROLAC HCP pump. |
|
|
| N.º do documento | 01.030.30.03EN |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS PROLAC HCP - ANNEX ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.030.30.05FR |
| Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN PROLAC HCP |
| Tipo de arquivo | |
| Resumo | Ce manuel contient des informations sur la réception, l'installation, l'utilisation, le montage, le démontage et l'entretien de la pompe PROLAC HCP. |
|
|
| N.º do documento | 01.030.30.03FR |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS PROLAC HCP - ANNEX ATEX |
| Tipo de arquivo | |
|
|
