A bomba DIN-FOOD é uma Bomba Centrífuga de Grande Vazão (até 1000 m/h) concebida para satisfazer uma necessidade não coberta até ao momento nas indústrias alimentar e químico-farmacêutica. Algumas das suas aplicações são processos nas indústrias cervejeira, de lacticínios e de bebidas no geral, tal como em processos de ultra filtração. Também pode ser usada na indústria têxtil e em processos especiais nas indústrias química, cosmética e farmacêutica.
DIN-FOOD Bomba Centrífuga de Grande Vazão
DIN-FOOD Bomba Centrífuga de Grande Vazão
Solicitar informação
DIN-FOOD Bomba Centrífuga de Grande Vazão
Solicitar informação
DIN-FOOD Bomba Centrífuga de Grande Vazão
Princípio de funcionamento
O rotor, alojado no corpo, roda em sintonia com o eixo da bomba. Com esta disposição, as aletas do rotor transmitem energia ao líquido sob a forma de energia cinética e de pressão.
A bomba não é reversível por simples inversão do sentido de rotação. O sentido da rotação é o horário, olhando para a bomba a partir da traseira do motor.
Desenho e características
Corpo com voluta fabricado por estampagem a frio numa chapa de 8 mm.

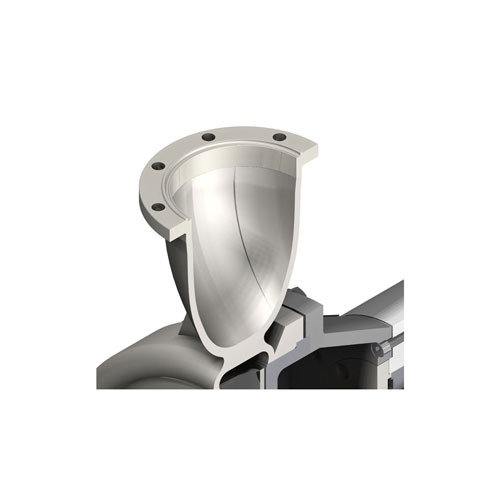

Flanges assépticas em conformidade com a norma DIN 11864-2.

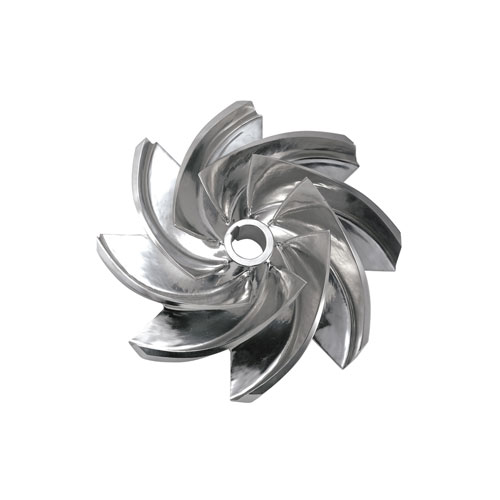

Rotor de curvatura dupla com aletas na parte posterior para reduzir o impulso axial.
Ajuste axial do rotor (versão de eixo livre).

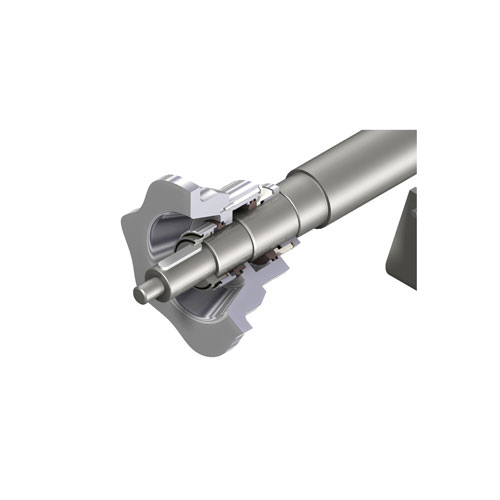

Fecho mecânico higiénico.
Bomba completamente drenável.
Desenhada segundo os requisitos do EHEDG.
Motores IEC B3 (B35 modelos monobloco) IP55, isolamento da classe F.
Materiais
Peças em contacto com o produto AISI 316L
Lanterna e suporte de rolamentos CF8 / GG-22
Juntas EPDM em conformidade com a norma FDA 177.2600
Fecho mecânico SiC/C/EPDM
Acabamento superficial interno Ra ≤ 0.8 µm
Acabamento superficial externo Acetinado
Opções

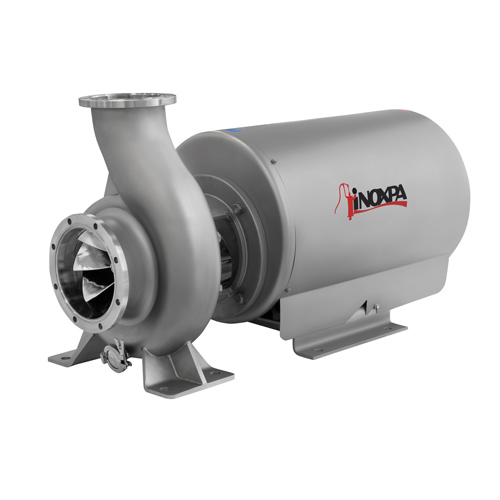

Construção monobloco para os modelos 250.
Fecho em SiC/SiC para produtos abrasivos.
Fecho duplo tipo tandem duplo pressurizado ou refrigerado.
Juntas em FPM e PTFE.
Acabamento industrial (DIN-TEX).
Revestimento do motor.
Motores com outras proteções.
Bancada em aço inoxidável.
Disponível na versão ATEX.
Documentos
Ficha técnica (8)
Manual de instrucciones (8)
3D CAD (1)
Performance curves (1)
Princípio de funcionamento
O rotor, alojado no corpo, roda em sintonia com o eixo da bomba. Com esta disposição, as aletas do rotor transmitem energia ao líquido sob a forma de energia cinética e de pressão.
A bomba não é reversível por simples inversão do sentido de rotação. O sentido da rotação é o horário, olhando para a bomba a partir da traseira do motor.
Materiais and Opções
Peças em contacto com o produto AISI 316L
Lanterna e suporte de rolamentos CF8 / GG-22
Juntas EPDM em conformidade com a norma FDA 177.2600
Fecho mecânico SiC/C/EPDM
Acabamento superficial interno Ra ≤ 0.8 µm
Acabamento superficial externo Acetinado
Construção monobloco para os modelos 250.
Fecho em SiC/SiC para produtos abrasivos.
Fecho duplo tipo tandem duplo pressurizado ou refrigerado.
Juntas em FPM e PTFE.
Acabamento industrial (DIN-TEX).
Revestimento do motor.
Motores com outras proteções.
Bancada em aço inoxidável.
Disponível na versão ATEX.
Documentos
| N.º do documento | FT.DIN-FOOD.2_ES |
| Título | Bomba Centrífuga DIN FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.DIN-FOOD.2_EN |
| Título | Hygienic Centrifugal Pump DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.DIN-FOOD.2_FR |
| Título | Pompe Centrifuge Hygiénique DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.DIN-FOOD.2_IT |
| Título | Pompa Centrifuga Igienica DIN FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.DIN-FOOD.2_PT |
| Título | Bomba Centrífuga DIN Higiénica DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.DIN-FOOD.2_DE |
| Título | DIN-Hygiene-Kreiselpumpe DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.DIN-FOOD.2_RU |
| Título | Гигиеничный Центробежный Насос DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | FT.DIN-FOOD.2_CN |
| Título | 卫生级DIN离心泵 DIN FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.00ES |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.06ES |
| Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO DIN-FOOD - ANEXO ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.00EN |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.06EN |
| Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS DIN-FOOD - ANNEX ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.00FR |
| Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.06FR |
| Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN DIN-FOOD - ANNEXE ATEX |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.00DE |
| Título | ANWEISUNGEN ZU INSTALLATION, BETRIEB UND WARTUNG DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | 01.110.30.00RU |
| Título | РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ НАСОС DIN-FOOD |
| Tipo de arquivo | |
|
|
| N.º do documento | 110.DIN_FOOD.rar |
| Título | 110.DIN_FOOD.rar |
| Tipo de arquivo | .rar |
|
|
| N.º do documento | 01.110.12.0020 |
| Título | CURVAS CARACTERÍSTICAS / PERFORMANCE CURVES DIN-FOOD |
| Tipo de arquivo | |
|
|
