INNOVA J Válvula de Alívio de Assento Simples

Solicitar informação

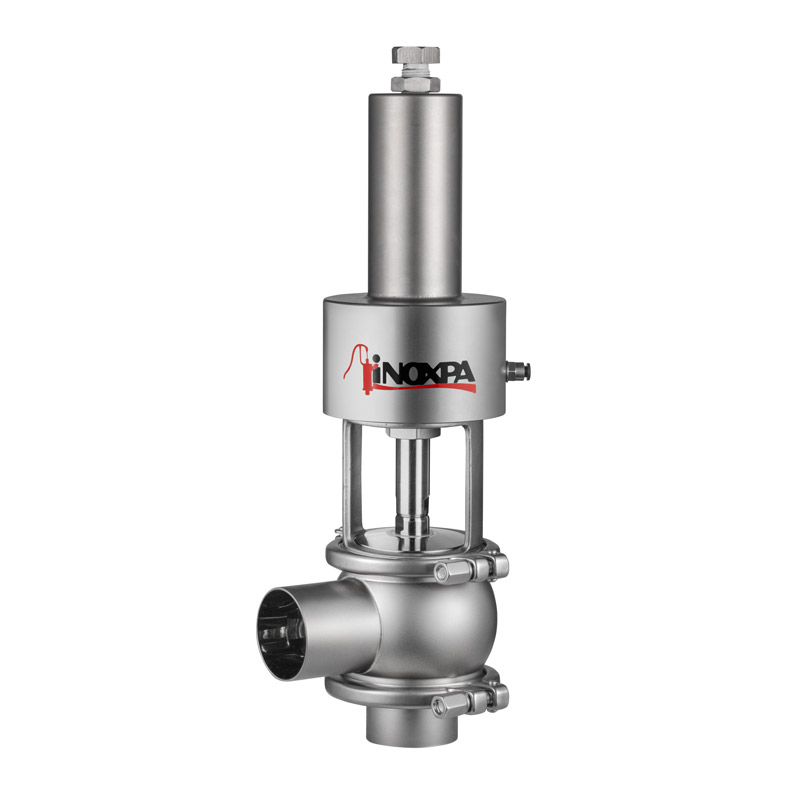

INNOVA J Válvula de Alívio de Assento Simples

A válvula INNOVA tipo J é uma válvula de assento simples e acionamento pneumático concebida como válvula de alívio em instalações higiénicas.

As aplicações mais importantes são: como válvula de passador para as bombas de deslocação positiva ou para proteger os equipamentos numa situação de pressão excessiva.

A pressão do fecho da válvula é dada pela pressão da mola, que pode variar conforme a regulação do parafuso situado na parte superior.

No momento em que ultrapassa esta pressão de ajuste, a válvula abre-se.

A válvula é fornecida com atuador para permitir a passagem do líquido durante os processos de limpeza CIP.

Solicitar informação

INNOVA J Válvula de Alívio de Assento Simples

Desenho e características

Intervalo de pressão de 0,5 a 6 bar.
Montagem/desmontagem fáceis das peças internas por meio de uma abraçadeira de tipo clamp.
A lanterna aberta permite a inspeção visual da obturação do eixo.
Corpo orientável 360º.

Materiais

Piezas en contacto con el producto AISI 316L (1.4404)
Otras piezas de inoxidable AISI 304 (1.4301)
Juntas EPDM

Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo mate

Opções

Intervalo de pressão de abertura: 6 a 10 bar para medidas DN 25, 40 e 50 .
Detetores de posição externos.
Corpo com revestimento exterior de aquecimento.
Barreira de vapor.

Documentos

Princípio de funcionamento
Materiais and Opções

Piezas en contacto con el producto AISI 316L (1.4404)
Otras piezas de inoxidable AISI 304 (1.4301)
Juntas EPDM

Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo mate

Intervalo de pressão de abertura: 6 a 10 bar para medidas DN 25, 40 e 50 .
Detetores de posição externos.
Corpo com revestimento exterior de aquecimento.
Barreira de vapor.

Documentos
N.º do documento 10.245.33.01ES
Título Válvula de Simple Asiento de Alivio INNOVA J
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.33.01EN
Título Overflow Single Seat Valve INNOVA J
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.33.01FR
Título Vanne à Simple Siège de Surpression INNOVA J
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.33.01IT
Título Valvola di Sicurezza a Singola Sede INNOVA J
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.33.01DE
Título Überlauf-Einsitzventil INNOVA J
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.33.01RU
Título Перепускной Односедельный Клапан INNOVA J
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.30.04MU
Título Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA J
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.30.03ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA de ALIVIO de SIMPLE ASIENTO INNOVA J
Tipo de arquivo .pdf
Resumo La válvula INNOVA J es una válvula de simple asiento y accionamiento neumático. La presión del cierre de la válvula viene dada por la presión del muelle, que puede variarse mediante la regulación del tornillo situado en la parte superior
    Download
  • E-mail
N.º do documento 10.245.30.07EN
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA de ALIVIO de SIMPLE ASIENTO INNOVA J - ANEXO ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.30.03EN_revA
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT RELIEF VALVE INNOVA J
Tipo de arquivo .pdf
Resumo INNOVA J (relief) valve is pneumatically actuated single-seat valve .Closing pressure of the valve is set by the spring pressure, which can be regulated by means of the screw located on the top of the valve. When the set pressure exceeds, valve opens.
    Download
  • E-mail
N.º do documento 10.245.30.07EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT RELIEF VALVE INNOVA J - ANNEX ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.245.30.03FR_revA
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À CLAPET SIMPLE SIÈGE INNOVA J
Tipo de arquivo .pdf
Resumo La vanne INNOVA J est une vanne simple siège à commande pneumatique. La pression de fermeture de la vanne est donnée par la pression du ressort qui peut être modifiée en ajustant la vis située sur la partie supérieure. Dès lors que cette pression de réglage est dépassée, la vanne s’ouvre
    Download
  • E-mail
N.º do documento 10.245.30.07FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À CLAPET SIMPLE SIÈGE INNOVA J - ANNEXE ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
