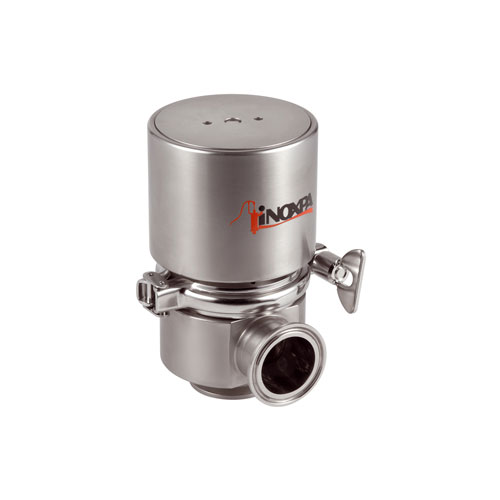

A Pharmavalve é uma válvula de diafragma de tipo radial, de acionamento manual ou pneumático, concebida para processos críticos onde não se admitem possíveis contaminações, espaços mortos ou qualquer tipo de fuga. Isto torna-a muito adequada para processos higiénicos e assépticos nas indústrias farmacêutica, biofarmacêutica e salas limpas.
PharmaValve Válvula de Diafragma Radial
PharmaValve Válvula de Diafragma Radial
Solicitar informação
PharmaValve Válvula de Diafragma Radial
Solicitar informação
PharmaValve Válvula de Diafragma Radial
Princípio de funcionamento
A válvula Pharmavalve combina a tecnologia da válvula de pistão tradicional com a segurança asséptica da válvula de diafragma.
Com o movimento axial do pistão, o diafragma ajusta-se ao corpo permitindo o fecho ou a abertura da válvula. O pistão da válvula encontra-se alojado justamente no interior do diafragma.
O diafragma proporciona uma dupla estanquicidade à válvula, o que a torna mais higiénica e segura.
Desenho e características
Design higiénico em conformidade com as especificações EHEDG.
Total drenabilidade.
Design da válvula sem zonas mortas.
Limpeza fácil.
Fácil montagem/desmontagem e substituição do diafragma (o atuador
ou a tampa estão unidos ao corpo por uma abraçadeira de tipo clamp).
Longa durabilidade do diafragma.
Montagem fácil de coletores.
Rastreabilidade dos componentes.
Aptas para processos CIP/SIP.
Conexões standard em clamp OD.
Materiais
Peças em contacto com o produto AISI 316L
Diafragma Silicone (componentes em conformidade com a norma FDA 177.2600 e USP classe VI)
Acabamento superficial interno Ra ≤ 0,5 µm, polido espelhado
Acabamento superficial externo Acetinado
Opções
Atuador pneumático: efeito simples (normalmente fechado) ou efeito duplo.
Diafragma em EPDM ou PTFE (exceto tamanho ½”).
Diferentes configurações do corpo.

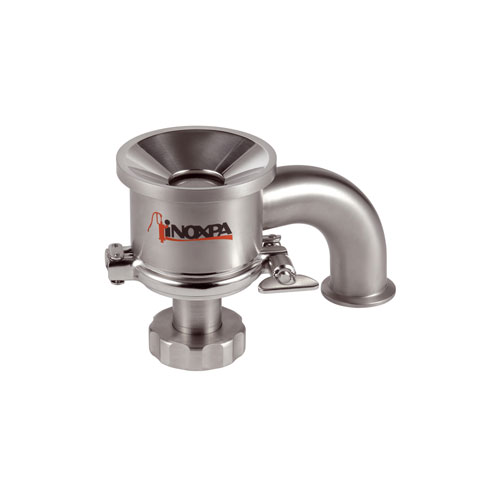

Válvula de fundo de tanque.
Possibilidade de instalar 1 ou 2 detetores indutivos de posição.
Possibilidade de pilotagem com eletroválvulas externas.
Conexões de soldar em polegadas.
Certificados de material e rugosidade.
Documentos
Ficha técnica (4)
Instruction manual (4)
Princípio de funcionamento
A válvula Pharmavalve combina a tecnologia da válvula de pistão tradicional com a segurança asséptica da válvula de diafragma.
Com o movimento axial do pistão, o diafragma ajusta-se ao corpo permitindo o fecho ou a abertura da válvula. O pistão da válvula encontra-se alojado justamente no interior do diafragma.
O diafragma proporciona uma dupla estanquicidade à válvula, o que a torna mais higiénica e segura.
Materiais and Opções
Peças em contacto com o produto AISI 316L
Diafragma Silicone (componentes em conformidade com a norma FDA 177.2600 e USP classe VI)
Acabamento superficial interno Ra ≤ 0,5 µm, polido espelhado
Acabamento superficial externo Acetinado
Atuador pneumático: efeito simples (normalmente fechado) ou efeito duplo.
Diafragma em EPDM ou PTFE (exceto tamanho ½”).
Diferentes configurações do corpo.
Válvula de fundo de tanque.
Possibilidade de instalar 1 ou 2 detetores indutivos de posição.
Possibilidade de pilotagem com eletroválvulas externas.
Conexões de soldar em polegadas.
Certificados de material e rugosidade.
