La válvula tipo L es una Válvula de Assento Simples de Desvio com Fluxo Divergente para aplicaciones higiénicas. Su obturador está especialmente diseñado para ejecutar desvíos divergentes, ya que se prevé que cierre en contra de la dirección del flujo (entrada por cuerpo central y salida por cuerpo superior o inferior).

Solicitar informação

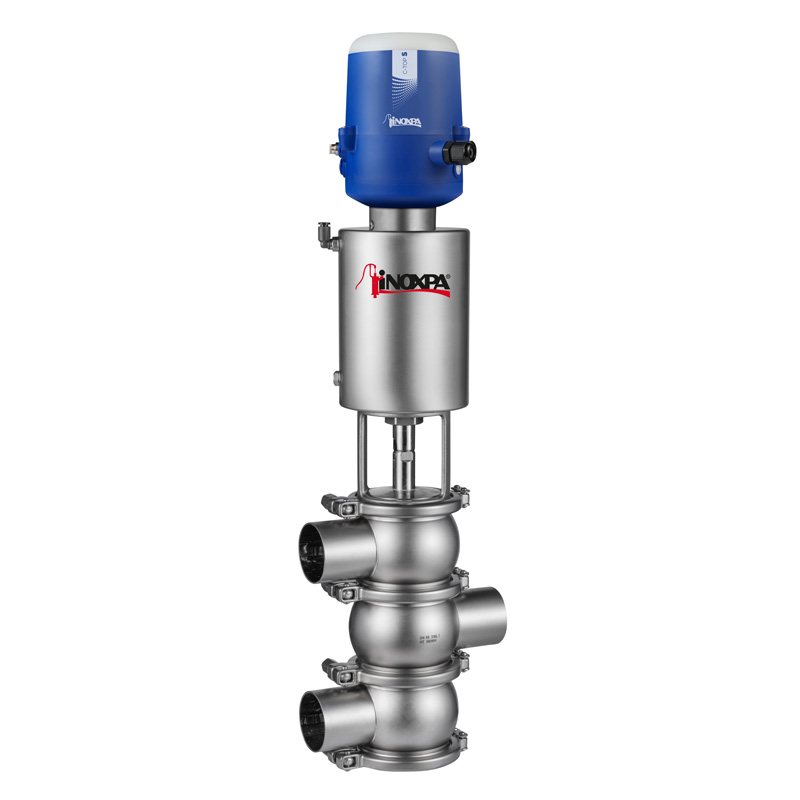

INNOVA L Válvula de Assento Simples de Desvio

Desenho e características

Montaje estandar con cierre en cuerpo inferior y desvío a cuerpo superior.
Cierre en cuerpo superior y desvío a cuerpo inferior con la simple inversión del actuador.
Fácil desmontaje para acceso a piezas internas aflojando una abrazadera clamp.
Linterna abierta permite inspección visual de obturación del eje.
Cuerpos orientables 360º.

Materiais

Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM

Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles
DIN EN 10357 serie A DN 25 - DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponde a tubo OD)

Conexiones: Soldar

Documentos

Princípio de funcionamento
Materiais and Opções

Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM

Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles
DIN EN 10357 serie A DN 25 - DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponde a tubo OD)

Conexiones: Soldar

Documentos
N.º do documento 10.241.33.04ES
Título Válvula de Simple Asiento de Desvío INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.04EN
Título Divert Single Seat Valve INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.04FR
Título Vanne à Clapet Simple Siège de Dérivation INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.04RU
Título Распределительный Односедельный Клапан INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.02ES
Título Válvula de Simple Asiento de Desvío INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.02EN
Título Divert Single Seat Valve INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.02FR
Título Vanne à Clapet Simple Siège de Dérivation INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.02IT
Título Valvola di Cambio a Singola Sede INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.33.02RU
Título Распределительный Односедельный Клапан INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.30.06MU
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.30.03MU
Título Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.30.09ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.30.09EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.30.09FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.30.09RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA M / L
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.241.30.01ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L
Tipo de arquivo .pdf
Resumo Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la válvula INNOVA L
    Download
  • E-mail
N.º do documento 10.241.30.01EN_revA
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L
Tipo de arquivo .pdf
Resumo This manual contains information about the reception, installation, operation, assembly, disassembly and maintenance of the INNOVA L
    Download
  • E-mail
N.º do documento 10.241.30.01FR_revA
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L
Tipo de arquivo .pdf
Resumo Ce manuel contient des informations sur la réception, l’installation, l’utilisation, le montage, le démontage et l’entretien des vannes INNOVA L
    Download
  • E-mail
N.º do documento INNOVA L J ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA L J ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA L P ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA L P ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA L S ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA L S ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA L W ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA L W ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
