A válvula INNOVA D é uma válvula pneumática de assento simples com junta de fecho dupla que, através de uma câmara de deteção de fugas, entre as duas juntas, à pressão atmosférica, permite uma separação segura entre os dois produtos, um dos quais é habitualmente CIP (produto de limpeza).

A aplicação de ar comprimido no atuador e nos detetores de fugas é feita simultaneamente para evitar que ocorram fugas através do detetor quando a válvula se abre. Válvula aberta-detetores fechados/válvula fechada-detetores abertos.
A câmara de deteção de fugas é limpa através de um dos dois detetores de fugas disponíveis.

Solicitar informação

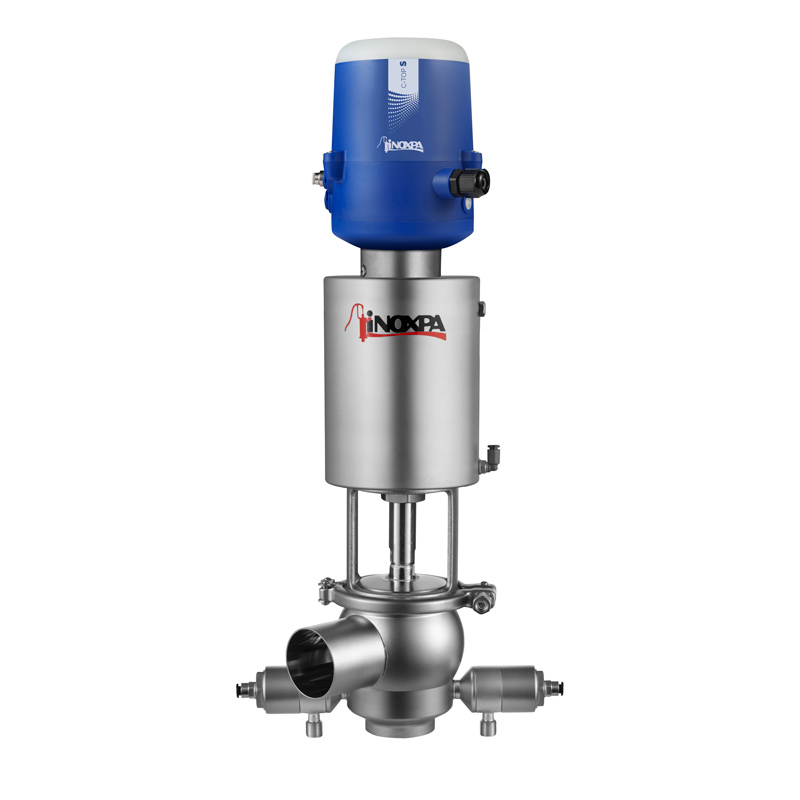

INNOVA D Válvula Mixproof de Junta Dupla

Desenho e características

Juntas de asiento de perfil específico, la superior cónica, la inferior radial.
Válvula principal con actuador neumático de simple efecto (NC) y válvulas de detección de fugas normalmente abiertas (NO).
Fácil desmontaje piezas internas aflojando una abrazadera clamp.
Linterna abierta permite inspección visual de obturación del eje.
Cuerpo orientable 360º.

Materiais

Peças em contacto com o produto 1.4404 (AISI 316L)
Outras peças de aço inoxidável 1.4301 (AISI 304)
Junta EPDM

Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate

Tamanhos disponíveis
DIN EN 10357 serie A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’

Documentos

Princípio de funcionamento
Materiais and Opções

Peças em contacto com o produto 1.4404 (AISI 316L)
Outras peças de aço inoxidável 1.4301 (AISI 304)
Junta EPDM

Acabamentos superficiais:
Interno Polido brilhante Ra ≤ 0,8 μm
Externo Mate

Tamanhos disponíveis
DIN EN 10357 serie A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’

Documentos
N.º do documento 10.246.33.02ES
Título Válvula Mixproof de Doble Junta INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.02EN
Título Double Seal Mixproof Valve INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.02FR
Título Vanne Mixproof à Double Joint INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.02RU
Título Противосмесительный Клапан с Двойным Уплотнением INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.01ES
Título Válvula Mixproof de Doble Junta INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.01EN
Título Double Seal Mixproof Valve INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.01FR
Título Vanne Mixproof à Double Joint INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.01IT
Título Valvola Mixproof a Doppia Guarnizione INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.01DE
Título INNOVA D Einsitzventil mit zwei Dichtungen
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.01RU
Título Противосмесительный Клапан с Двойным Уплотнением INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.33.01CN
Título 单座双密封防混阀 INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.09MU
Título Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.04MU
Título Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.12ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.12EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.12FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.12RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.03ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D
Tipo de arquivo .pdf
Resumo La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, que mediante una cámara de detección de fugas, entre las dos juntas, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP, producto de limpieza.
    Download
  • E-mail
N.º do documento 10.246.30.07ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D - ANEXO ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.03EN_revA
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D
Tipo de arquivo .pdf
Resumo INNOVA D is a pneumatic shut-off single seat valve with two seals that, by means of a leakage chamber under atmospheric pressure formed between the two seals, enables a safe separation of two different products, one of which is usually CIP, cleaning product.
    Download
  • E-mail
N.º do documento 10.246.30.07EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D - ANNEX ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.03FR_revA
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D
Tipo de arquivo .pdf
Resumo La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP
    Download
  • E-mail
N.º do documento 10.246.30.07FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D - ANNEXE ATEX
Tipo de arquivo .pdf
    Download
  • E-mail
N.º do documento 10.246.30.03RU_revA
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D
Tipo de arquivo .pdf
Resumo В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA D
    Download
  • E-mail
N.º do documento INNOVA D L ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA D L ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA D T ACT_AS NC
Tipo de arquivo .rar
    Download
  • E-mail
N.º do documento INNOVA D T ACT_AS NC & C-TOP S
Tipo de arquivo .rar
    Download
  • E-mail
